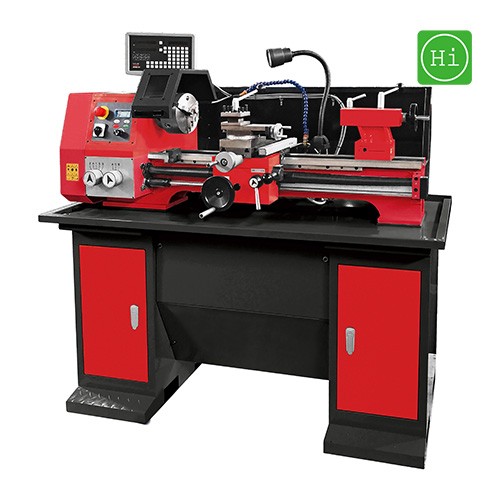

SC10-Pro臺式車床 專業版
臺式機床無刷電機 低速大扭矩 無極變速 精準控制轉速掛輪不臟手設計，外置圓形換擋手柄四定位刀架 噪音低 電機免維護
詳細信息
一、產品信息
西馬特SC10-pro是SC10-plus升級款，增加全套特殊附件
一站式提供SC10機型的整體解決方案，特別適合學校與企事業單位選購
無刷電機 低速大扭矩 無極變速 精準控制轉速
掛輪不臟手設計，外置圓形換擋手柄
四定位刀架 噪音低 電機免維護
可加工鋁、銅、鐵、鋼等金屬制品
在SC10-Plus加強版基礎上升級

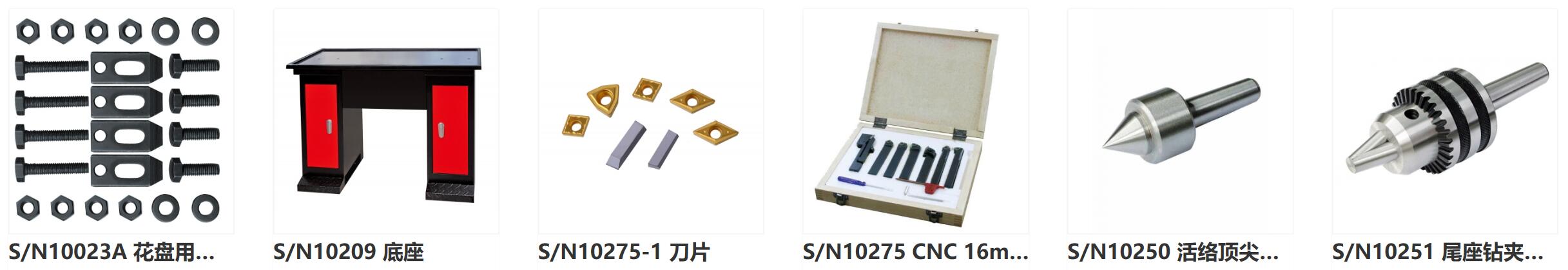

| 1) 活頂尖 S/N:10250 |
| 2) 花盤 S/N:10249 |
| 3) 花盤壓板 S/N:10023A |
| 4) 16*16車刀 S/N:10273 |
| 5) 車刀7件套 S/N:10275 |

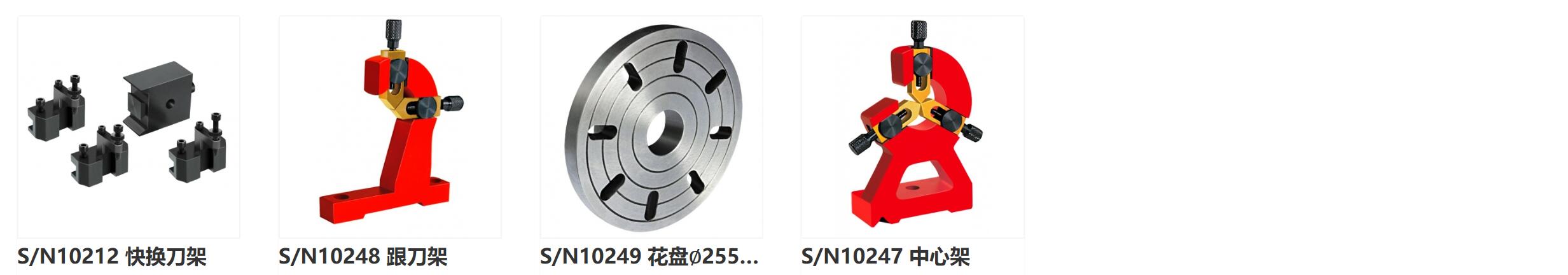

| 6) 快換刀架 S/N:10212 |
| 7) 中心架 S/N:10247 |
| 8) 跟刀架 S/N:10248 |
| 9) 滾花刀 S/N:10130 |
| 10) 鉆夾頭 S/N:10251 |
SC10-PLUS是SC10的專業版
在原SC10的基礎上升級配備

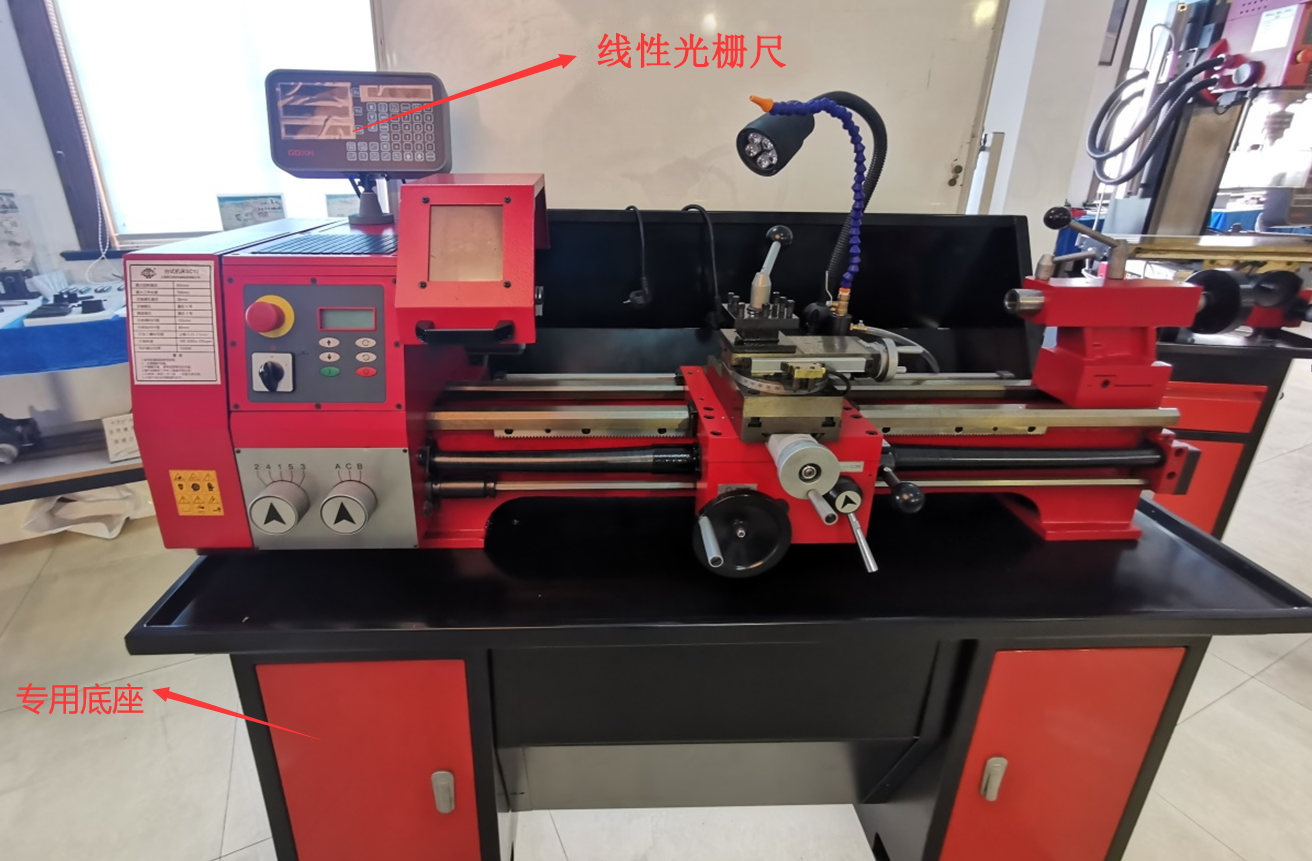

1. 兩軸光柵數顯
2.專用底座
3.全套專用附件
| 1.車床掛輪表 | 2.車床急停開關 | 3.主軸加、減速按鈕 |
| 4.車床、鉆床轉換開關 | 5.主軸啟動按鈕 | 6.主軸停止按鈕 |
| 7.變速齒輪箱 | 8.過載離合器 | 9.三爪卡盤 |
| 10.擋塊 | 11.縱向移動手輪 | 12.橫向移動手輪 |
| 13.開合螺母手柄 | 14.縱/橫向進給手柄 | 15.尾座手輪 |
| 16.尾座鎖緊手柄 | 17.尾座套筒鎖緊手柄 | 18.小拖板手輪 |
| 19.中拖板 | 20.刀架鎖緊手柄 | 21.大拖板 |
| 22.卡盤防護罩 | 23.主軸正反轉按鈕 | 24.主軸速度顯示 |
二、產品特色
1500w大功率無刷電機
高精度光柵尺
專用機床底座
超靜音
雙向自動進刀
質感啟停開關
金屬超大調速旋扭
安全開關
轉速數顯
一鍵切換正反轉
無級變速
四工位刀架
過載保護
四防二限
四防護：卡盤防護、刀架防護、通孔防護、絲桿防護
兩限位：尾座防跌落限位、卡盤限位
三、產品細節
規格參數
| 床身上工件最大回轉直徑 | 305mm |
| 最大工件長度 | 700mm |
| 主軸通孔直徑 | 38mm |
| 主軸內孔錐度 | 莫氏5號 |
| 尾座錐度 | 莫氏3號 |
| 拖板橫向行程 | 155mm |
| 拖板縱向行程 | 80mm |
| 可加工螺紋范圍 | 公制 0.25-2.5mm（14種規格） |
| 主軸轉速范圍 | 100-2000±10%rpm |
| 電機輸出功率 | 1500w |
| 車床外出尺寸 | 1500*750*730mm |
| 包裝尺寸 | 1550*890*670mm |
| 凈重/毛重 | 215/255kg |
