一、產品信息

西馬特W350五軸加工中心是一種小型、教育經濟型五軸機床。采用龍門動梁式設計，搖籃式AC轉臺，帶RTCP刀尖跟隨功能，是一款真正的五軸五聯動數控加工中心，而非3+2式的假五軸。機床可選裝西門子、海德漢、廣州數控、華中數控、臺灣新代、西馬特SIEG等五軸數控系統做為人機對話窗口來對機床進行操作的模式。能加工黑色金屬不銹鋼、45號鋼，有色金屬銅、鋁及塑料和木頭等不同材質工件；可進行各種復雜零件的加工。

西馬特W350五軸加工中心搭配USW5虛擬機床，虛擬機床內建模與真實五軸加工中心完全一致的仿真模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實五軸加工中心上進行真實加工。大大提高設備操作的安全性。是五軸加工真正成為學生敢動手，愿上手的教學實踐。可顯著提升教學效果。

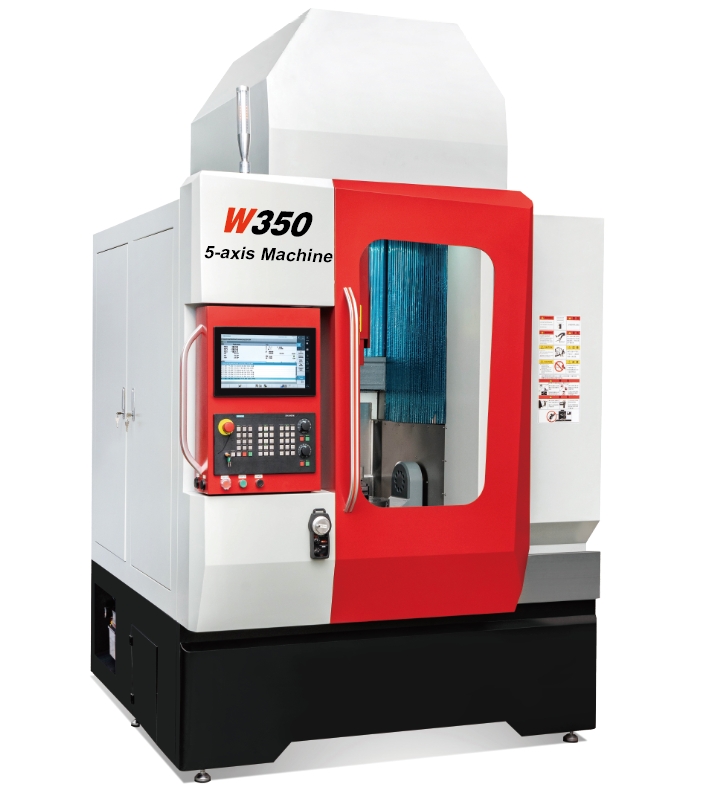

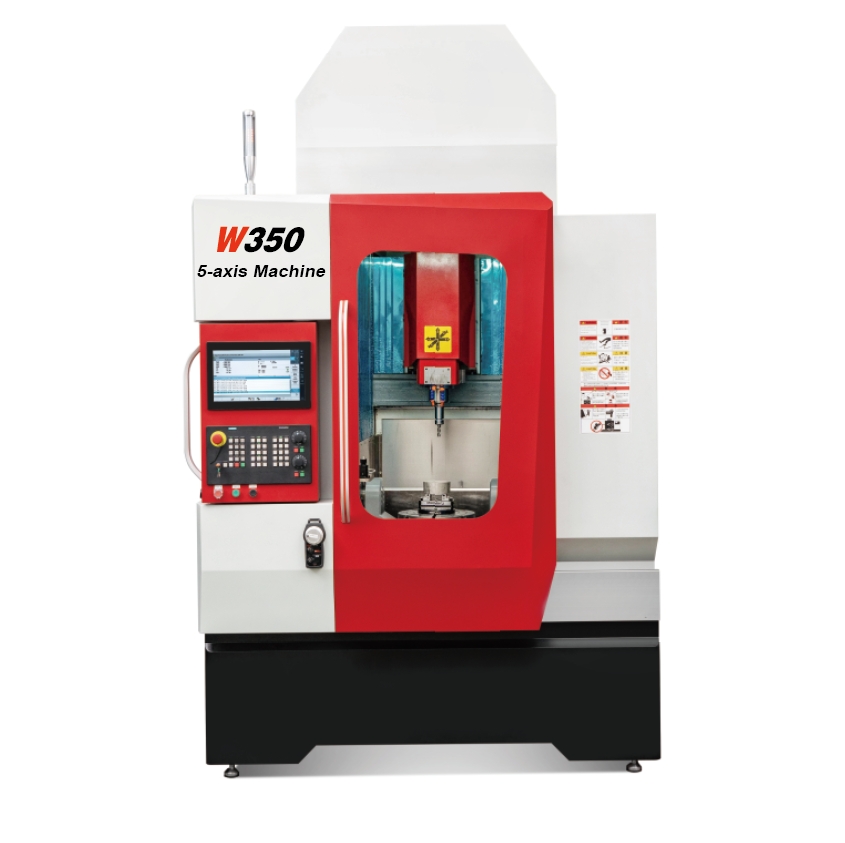

W350五軸加工中心

二、結構特點

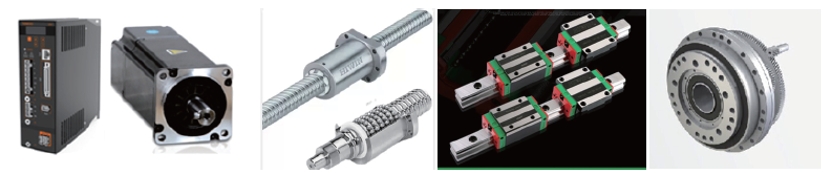

高精度總線伺服系統 20000轉高轉速主軸 臺灣絲桿、導軌 進口諧波減速器

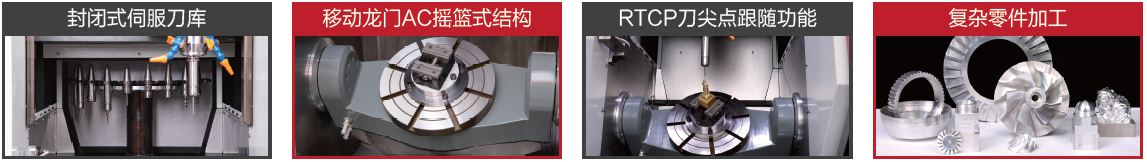

• 搖籃動梁式結構，剛性好、精度好。

• 相同加工行程下機床的外形尺寸小、能耗低

• 真5軸機床，系統帶RTCP功能。

• 適用于中小零件高精度和復雜零件加工。

• 機床配套有數字孿生模型仿真軟件，解決了5軸機床操作難度大，和實際加工危險系數高等難題。

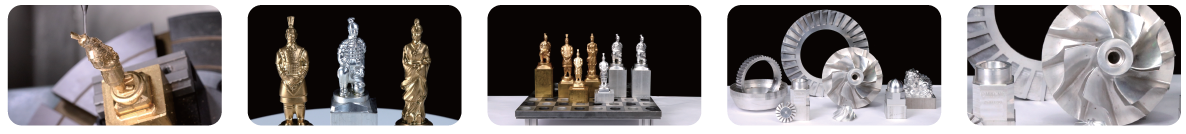

•  復雜零件加工

三、五軸系統

采用SINUMERIK ONE系統

Sinumerik One具備的Top Speed 功能能夠顯著提升機床的加工速度，甚至達到其物理極限。在模具生產過程中，Top Speed 功能可與成熟的Top Surface（臻優曲面）功能協同工作，既可保證加工效率又可保證加工精度，如果通過高速整定循環激活了 DYNPREC（動態精度），還可以在細微之處體現極致的高精度。智能負荷控制 （ILC） 功能則有助于改善機床的動態性能。可根據機床軸加速時當前工件的重量（而非最大工件重量）對機床軸控制作出動態調整。利用智能動態控制（IDC）功能，可以實現機床軸的動態參數和控制參數的軸間平衡，實現機床工作區內的參數優化，從而使機床達到更好的動態性能和更高的精度。

SINUMERIK ONE 是一種適用于高生產力機床的開創性數控系統。但它遠不止是一個功能強大的硬件創新。由于采用了數字化雙胞胎，它能夠在完全虛擬的環境中仿真和測試工作流程。通過 SINUMERIK ONE，虛擬過程變?yōu)檎鎸嵤澜绻芾淼囊龑?dǎo)因素。數字化雙胞胎將真實機器的非生產時間縮短到最低水平。

將真實世界與虛擬世界融合在一起

新的 SINUMERIK ONE 是專門實現智能制造而設計的。

• 數字化雙胞胎是數控系統不可分割的一部分，虛擬和真實數控融合在一起，相互補充

• 數字化優先戰略大大縮短了產品開發和投放市場的時間

• 提高了網絡和數據通信功能

• 虛擬調試準備大大縮短了真實調試的時間

• 數控性能顯著提高

• 集成的 SIMATIC S7-1500F PLC 大大縮短了停產時間，并且可全面集成到 TIA Porta

四、隨機附件

規格參數

可選附件
